在地球的zui后一篇边疆——深海中，蕴藏着全球超过30%的尚未探明的油气资源。然而，当人类试图向深海进发时，面临的却是极端严酷的环境：在几千米的黑暗深处，静水压力足以将普通钢材瞬间压扁，低温、高盐度、低溶解氧以及复杂的化学与生物环境，共同构成了对材料的“极限考验”。在这样的背景下，钛合金凭借其独特的性能脱颖而出，被誉为“海洋金属”。从载人深潜器的耐压壳体到水下采油树的关键部件，钛合金已成为深海装备不可替代的核心材料。但即便是这种“超级金属”，在极端环境下也面临着失效风险。本文将深入探讨深海极端环境对钛合金的挑战，并系统解析保护这些核心设备的多层防护策略。

极端的战场：深海环境有多恶劣？

要理解保护措施的紧迫性，首先需认清深海环境的残酷性。深海并非一个静态的“大水池”，而是一个复杂的极端系统。随着深度增加，环境参数发生剧变：静水压力以每100米增加1兆帕（MPa）的速率递增，在万米深处已超过100兆帕，相当于每平方厘米承受1吨的重量。与此同时，溶解氧含量骤降到浅海的几分之一，温度接近冰点，酸碱度（pH值）也因高压而降低。

更关键的是，深海设备并非被动存在。深海油气装备在实际服役中，不仅要承受巨大的静水压力，还要应对洋流、浪涌引起的低频循环载荷，以及内部油气输送产生的高温高压。这种“高静水压 + 动态载荷 + 腐蚀介质”的多重耦合作用，构成了材料失效的温床。传统的钢材在这种环境下，不仅重量惊人，而且极易发生电化学腐蚀和应力腐蚀开裂。

隐形杀手：钛合金在深海的“阿喀琉斯之踵”

钛合金之所以能成为主力，源于其天然的“铠甲”——表面一层致密的钝化膜。这层氧化膜在常规环境下能确保其近乎“零腐蚀”的优异性能。然而，深海环境却直击这层铠甲的软肋。

研究表明，深海中的低溶解氧环境会改变钝化膜的化学成分，导致其中维持稳定的高价态氧化物含量大幅下降。例如，某型号钛合金在模拟深海环境中的腐蚀电流密度显著上升，而钝化膜阻抗下降到浅海环境的三分之一以下，这意味着钝化膜的保护性能被大幅削弱。

当钝化膜失效后，一系列更严重的失效机制便会启动：

• 应力腐蚀开裂：这是深海钛合金面临的zui大威胁。在拉伸应力和特定腐蚀介质的共同作用下，材料会发生脆性断裂。在裂纹部位，腐蚀性氯离子（Cl⁻）富集，破坏钝化膜（阳极溶解），同时析出的氢原子在材料内部的界面处形成脆性氢化物，加剧裂纹扩展。
• 氢脆：深海环境中的阴极保护或微生物活动（如硫酸盐还原菌的代谢）都可能导致氢原子渗入钛合金内部，形成针状氢化物。这些氢化物会显著降低材料的断裂韧性，使其像玻璃一样发生脆断。
• 电偶腐蚀：深海装备往往由多种材料组合而成（如钛合金与高强度钢连接）。由于钛合金的电位较高，在与电位较低的金属（如钢）接触时，会加速后者的腐蚀，造成异质金属连接处的安全隐患。
• 微生物腐蚀：深海并非生命禁区。厌氧的硫酸盐还原菌附着在材料表面，其新陈代谢过程会改变局部环境，甚之促进氢的吸收，成为应力腐蚀开裂的新隐患。

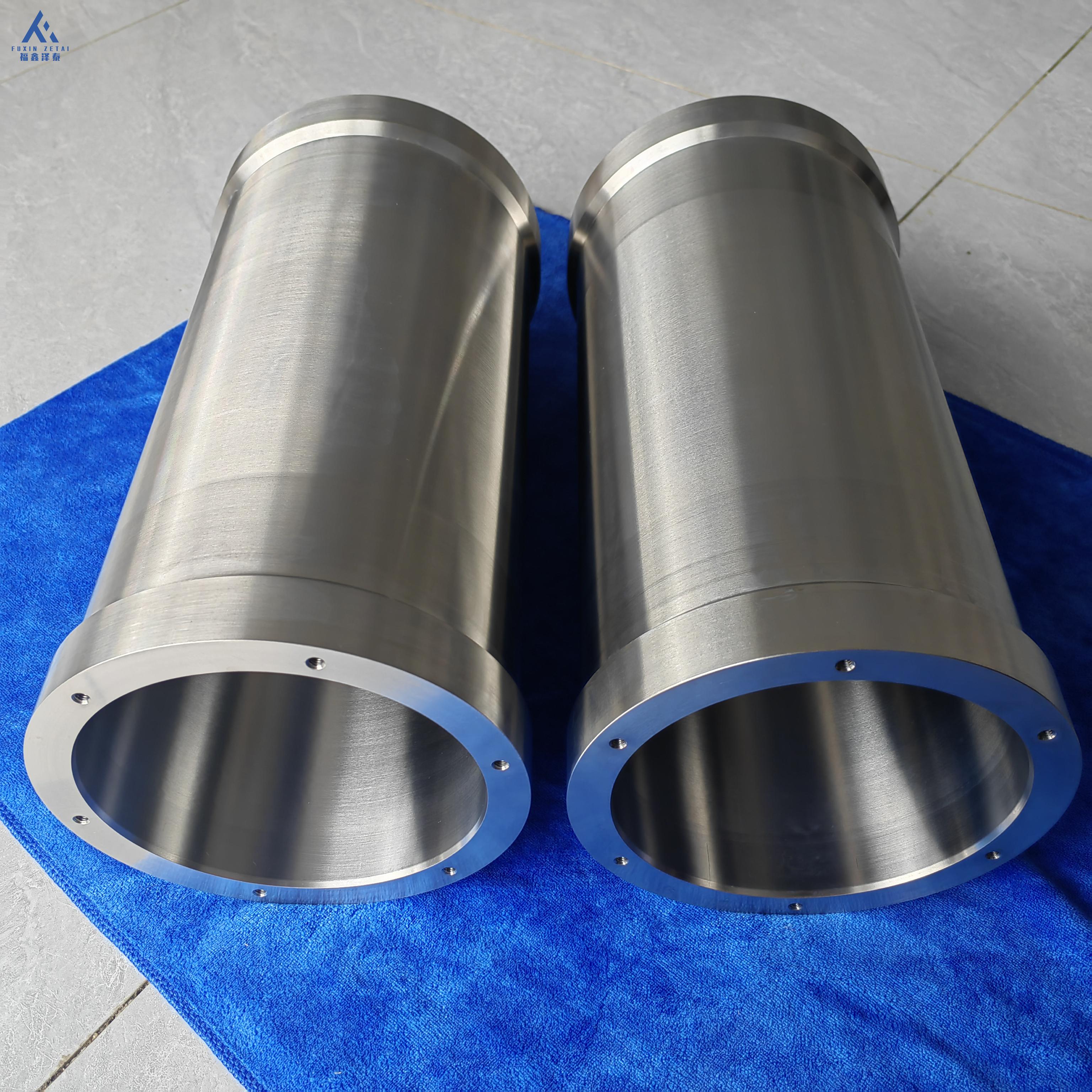

• 钛合金耐压舱

构筑防线：多层次的“立体化”保护策略

面对如此复杂的环境威胁，保护核心设备不能仅依赖材料本身，而需要建立一套从内在成分到外在防护、从设计制造到智能监测的全生命周期立体化防护体系。

1. 材料本征优化：冶金层面的“基因编辑”

防护的第1道防线始于材料本身。通过精细的合金成分设计与微观组织调控，可以从根本上提升钛合金的抗失效能力。

• 合金化设计：针对深海特定环境，研发新型合金。例如，我国“奋斗者”号万米载人舱使用的Ti62A合金（Ti-6Al-2Nb-1Ta-0.8Mo），通过添加铌、钽等元素，在保证超高强度（抗拉强度≥1010兆帕）的同时，显著提升了在高压下的抗蠕变和抗腐蚀性能。而TA9（钛钯合金）和TA10（钛钼镍合金）等耐蚀合金，则通过添加贵金属或特定元素，大幅提高了在还原性介质中的耐蚀性。
• 微观组织调控：热处理工艺同样关键。研究发现，相较于等轴组织，魏氏组织在深海环境中表现出zui高的钝化膜阻抗与zui低的腐蚀电流密度。通过控制相变，获得有利于抗应力腐蚀的微观结构（如细小的片层组织），能有效阻碍裂纹的萌生与扩展。

2. 表面工程技术：给铠甲再穿一层“防弹衣”

当材料本身仍不足以应对极端工况时，表面处理技术便成为关键的补充。这些技术旨在修复或增强钝化膜，并赋予表面新的功能。

• 功能一体化涂层：针对电偶腐蚀问题，传统的涂层往往因孔隙率高或韧性差而失效。zui新的技术突破在于纳米陶瓷涂层。例如，通过精细调控纳米氧化物悬浮液，可以在钛合金表面制备兼具电绝缘与抗冲击功能的涂层。这不仅能有效阻断异种金属连接时的电偶回路，还能抵抗深海砂石冲击或作业碰撞，解决了涂层易开裂剥落的行业难题。
• 梯度防护材料：通过电子束物理气相沉积等技术，可在钛合金表面构建“跨尺度-跨结构”的梯度功能材料。这种从基体到表面性能渐变的结构，能极大缓解界面应力，实现高达10吉帕（GPa）的超高硬度，有效抵御磨损和局部损伤。

3. 连接与结构设计：消除应力集中的“病灶”

焊接接头往往是深海装备zui薄弱的环节。焊接过程中产生的残余应力和微观缺陷，是应力腐蚀开裂的天然策源地。因此，先进的焊接技术是防护体系的重中之重。

• 高能束焊接：采用真空电子束焊、激光焊等高能束流技术，可以获得热影响区极窄（可控制在0.5毫米以内）、变形小、无气孔的优质焊缝。我国在大型钛合金结构焊接上取得突破，zui大可焊厚度达120毫米，并成功应用于“蛟龙号”等深潜器的耐压舱体制造。
• 焊后热处理：焊接后必须进行精确的焊后热处理（如退火），以消除残余应力，恢复接头的力学性能和组织均匀性，确保焊接强度系数达到设计要求。

4. 电化学管理与监测：建立全时域的“生命监护”

即使拥有优异的材料和结构，深海设备在长达30年的服役期内仍需动态保护。

• 电偶腐蚀管理：在设计阶段就需避免大面积的异种金属接触。必须连接时，除了采用绝缘涂层，还需进行合理的结构设计，并可能辅以牺牲阳极或外加电流的阴极保护。但需警惕过保护导致的氢脆风险。
• 原位监测与数据库：当前zui前沿的研究方向之一，是在真实深海环境中建立原位力学与腐蚀参数数据库。通过在设备上安装传感器，实时获取应力强度因子等关键数据。结合机器学习模型对这些大数据的分析，可以预测材料的剩余寿命和失效风险，实现从“定期维修”到“预测性维修”的跨越。

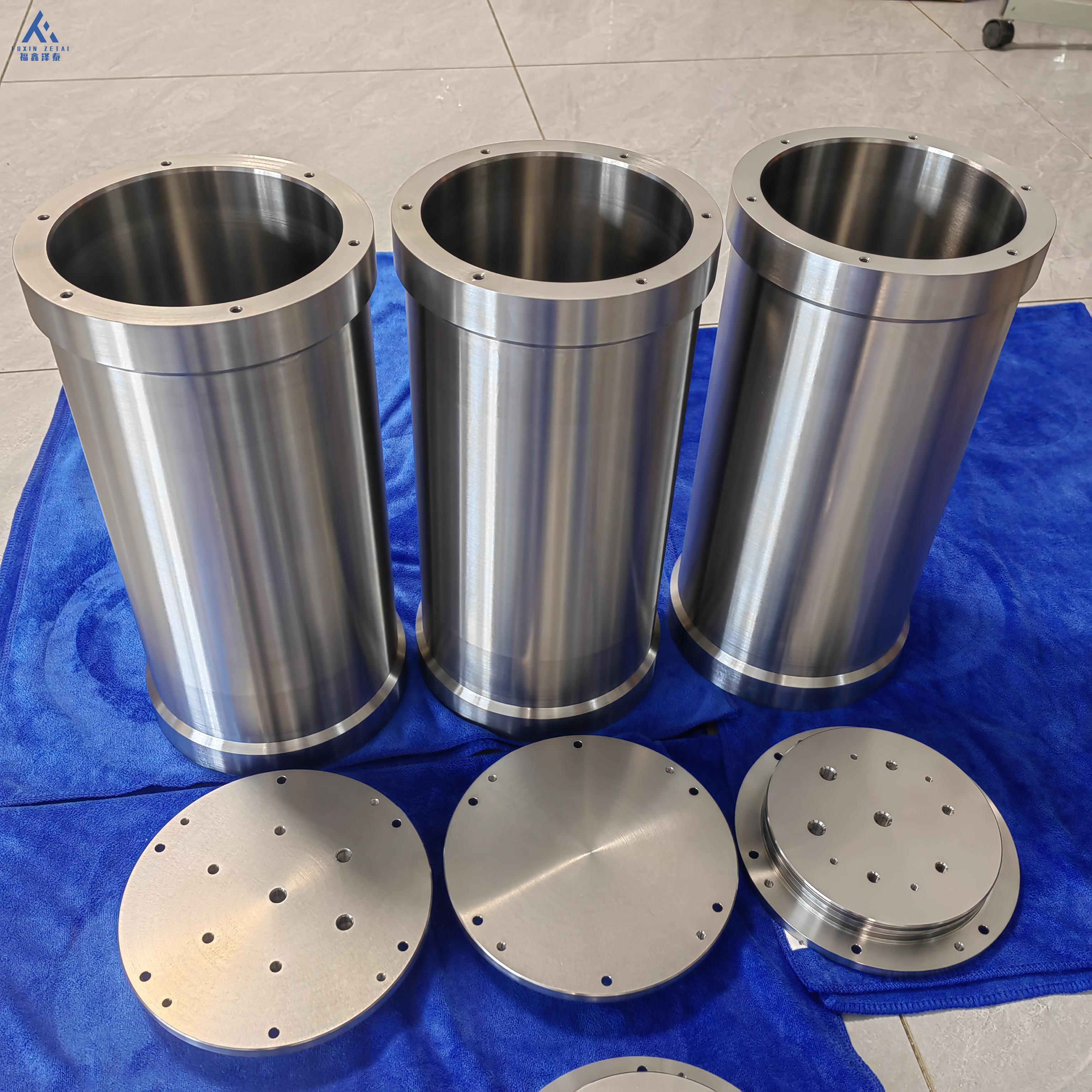

• 钛合金耐压舱

结语

深海油气勘探是一场向地球极限的宣战，而钛合金壳体及其防护技术则是这场战役中的“坚盾”。面对深海高压、腐蚀与应力的三重绞杀，现代材料科学已不再是简单地寻找一种“材料”，而是构建一套融合本征优化、表面改性、智能连接与动态监测的系统工程。

从俄罗斯的“阿尔法”级全钛核潜艇到中国的“奋斗者”号，钛合金的应用见证了人类挺进深蓝的足迹。未来，随着对深海应力腐蚀机理的认知不断深入，以及原位监测技术和涂层工艺的持续突破，我们将能更从容地解锁地球zui后的宝藏，确保这些深海钢铁卫士在黑暗中安全、稳定地坚守。
