深海装备的可靠性，始于材料的本征性能，成于结构的精密设计，终于装备的实战应用。钛合金耐压舱体作为深海探测、海洋资源开发、航空航天等高端装备的核心部件，其技术传导链的每一环都很重要。本文将从TC4钛合金的材料性能出发，系统阐述性能如何驱动结构件设计，并zui终在具体装备场景中实现价值落地。

一、钛合金材料性能：深海高压环境的基石

福鑫泽泰钛合金耐压舱体

1.1 化学成分与微观组织

TC4（Ti-6Al-4V）作为α+β双相钛合金的代表，其化学成分精准调控在：

• 铝（Al）：5.5%～6.75% —— 稳定α相，提高耐热性

• 钒（V）：3.5%～4.5% —— 稳定β相，增强可热处理性

• 钛（Ti）：余量 —— 基体元素，保证材料本征性能

• 杂质控制：氧（O）≤0.20%、氢（H）≤0.015%、其他元素≤0.10% —— 确保冶金纯净度

这种成分设计使TC4在退火状态下获得约15%的β相分布于α基体中，形成“软α+硬β”的复合结构，兼具高强度与良好塑性。

1.2 力学性能实测数据

依据《TZ2025-62085检测报告》（国家钛材产品质量检验检测中心）对Φ186mm TC4钛棒的实测结果：

• 抗拉强度（Rm）：900 MPa（高于GB/T 2965-2023标准要求的895 MPa）

• 规定塑性延伸强度（Rp0.2）：825 MPa —— 优异的屈服性能，安全裕度充分

• 断后伸长率（A）：13.0% —— 良好的塑性变形能力，避免脆性断裂

• 断面收缩率（Z）：33% —— 优异的韧性储备，抵抗局部应力集中

• 洛氏硬度（HRC）：29.4～30.5 —— 适中硬度兼顾加工性与耐磨性

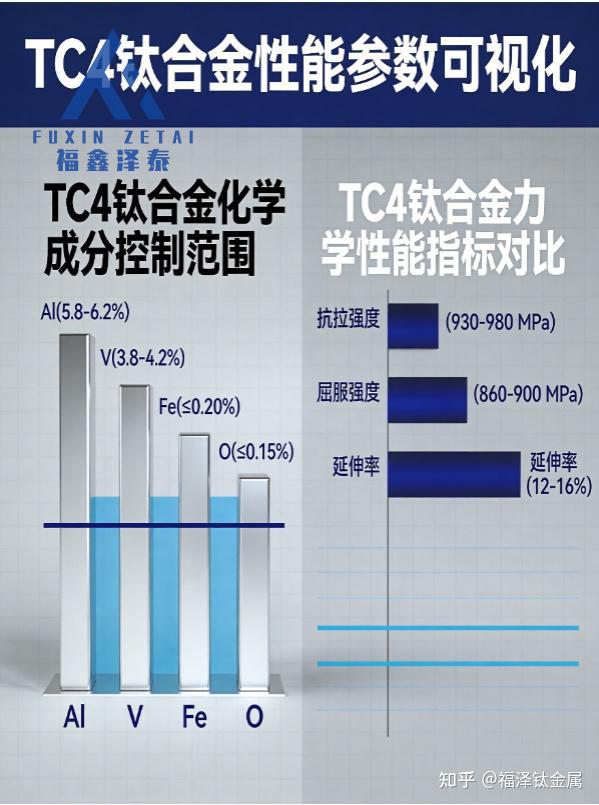

TC4钛合金化学成分力学性能参数表

1.3 特殊环境性能

• 耐腐蚀性：在3.5% NaCl溶液中年腐蚀率＜0.001 mm，表面自发形成2-5nm致密TiO₂钝化膜，即便在Cl⁻浓度极高的深海环境中也能保持稳定。

• 比强度：密度4.43g/cm³，强度重量比是304不锈钢的2.3倍，在相同承载要求下可减重40%以上，显著提升装备的有效载荷和续航能力。

• 低温性能：-196℃液氮温度下仍保持韧性，无低温脆化现象，适应深海近0℃的低温环境。

• 疲劳寿命：10⁷循环下疲劳强度达500 MPa，抗循环载荷能力突出，适应深海装备长期波动压力工况。

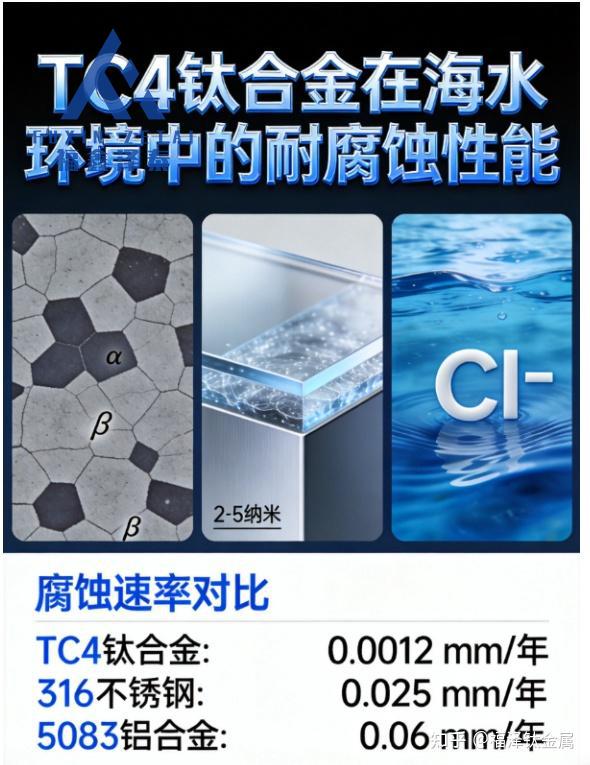

TC4钛合金腐蚀速率表

二、结构件类型：性能驱动的设计实现

2.1 主承压舱体

基于TC4的高强度与良好塑性，耐压舱体设计可实现：

• 壁厚优化：通过有限元分析，在1000米水深（10 MPa外压）下，Φ800mm舱体壁厚仅需18mm（同等承载的316L不锈钢需32mm），减重44%。

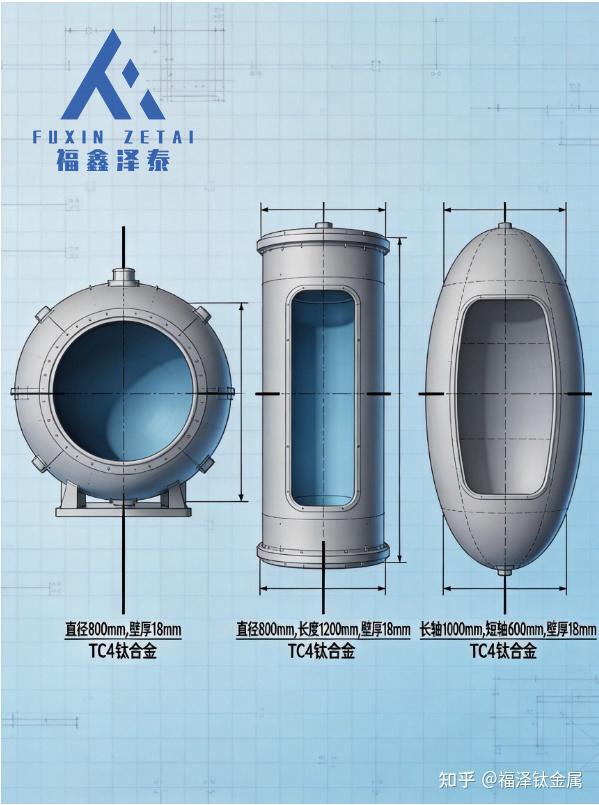

• 形状适应性：可加工为球形（zui佳承压形态）、圆柱形（便于设备布置）、椭球形（流线型减阻）等多种zui优承压形态。

• 一体化成型：采用锻造+旋压工艺保证金属流线连续，消除焊缝薄弱环节，整体强度提升20%以上。

2.2 连接与密封结构

• 钛合金法兰：根据HG/T20592-2009标准，提供PN2.5～PN160全压力等级系列，密封面型式（RF突面、FM凹面、M凸面、T榫面、G槽面、FF全平面、RJ环连接面）齐全。

• 高强度螺栓：匹配法兰的TC4专用螺栓，预紧力控制精准，确保在压力波动下连接可靠性。

• 金属密封环：钛-钛或钛-不锈钢组合密封，采用刀口密封或O形圈结构，实现万米级水压（110MPa）下零泄漏。

2.3 附件与支撑件

• 设备安装支架：模锻成型，减震设计保护内部精密仪器，固有频率避开水下激励频率。

• 观察窗框架：与蓝宝石/石英玻璃热膨胀系数匹配封装，透光区应力均匀分布，保证光学清晰度。

• 电缆贯通器：钛-陶瓷复合绝缘结构，兼顾电气绝缘与压力密封，单个贯通器可集成多达24芯信号线。

三、装备应用：多领域场景落地

3.1 深海探测装备

• 水下机器人（ROV/UUV）：为“海斗一号”等无人潜水器提供主体耐压舱，保障电子设备、控制系统在6000米深海（60MPa压力）正常工作，连续作业时间延长到72小时。

• 海底观测网：长期布放的钛合金观测节点舱，实现海洋参数（温度、盐度、流速、溶解氧等）原位监测，设计寿命20年，免维护周期5年。

• 深海空间站：支持6人30天海底驻留的2000米级坐底式实验室（如中科院南海所冷泉生态系统研究装置），钛合金舱体保障生命安全保障系统在高压环境下稳定运行。

3.2 海洋资源开发

• 深海采矿装备：采矿机器人操作舱、矿物输送管道耐压接头，承受5000米水压（50MPa）与矿石磨损双重考验，磨损率＜0.1mm/年。

• 海洋油气勘探：水下生产系统控制模块保护舱，确保油气田长期稳定开发，耐H₂S/CO₂腐蚀，设计压力等级达69MPa（10000psi）。

3.3 航空航天与船舶

• 航空压力容器：飞机液压系统蓄压器，重量减轻35%，提升燃油效率，疲劳寿命≥50000次充放循环。

• 船舶深潜器：载人潜水器耐压壳体，满足《潜水器耐压壳体规范》CCS级要求，zui大工作深度4500米。

• 舰船装备：声呐导流罩、推进器轴套，兼顾耐腐蚀与低磁特性（磁导率＜1.002），提升隐身性能。

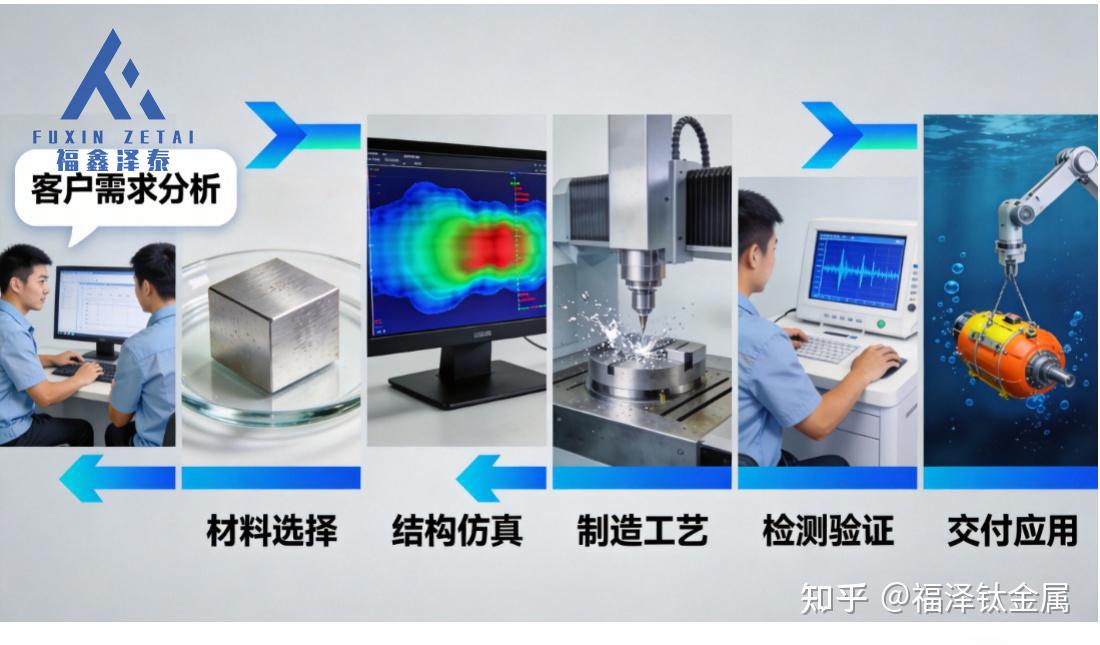

四、整体解决方案：从需求到交付的一站式服务

4.1 技术设计能力

• 应用场景分析：根据客户具体作业环境（水深、温度、介质成分、动态载荷）推荐zui优材料方案（TC4、TC4 ELI、TA19等）。

• 结构仿真验证：ANSYS有限元分析预测应力分布、疲劳寿命、屈曲稳定性，安全系数可定制（常规2.0，关键部位3.0+）。

• 焊接工艺开发：电子束焊（深宽比10:1）、等离子焊（变形小）、激光焊（精密连接）多种工艺适配不同结构形式，焊缝强度达母材95%以上。

4.2 制造与检测体系

• 全流程质量控制：从海绵钛原料到成品舱体，每道工序实时监测（化学成分、力学性能、尺寸公差）。

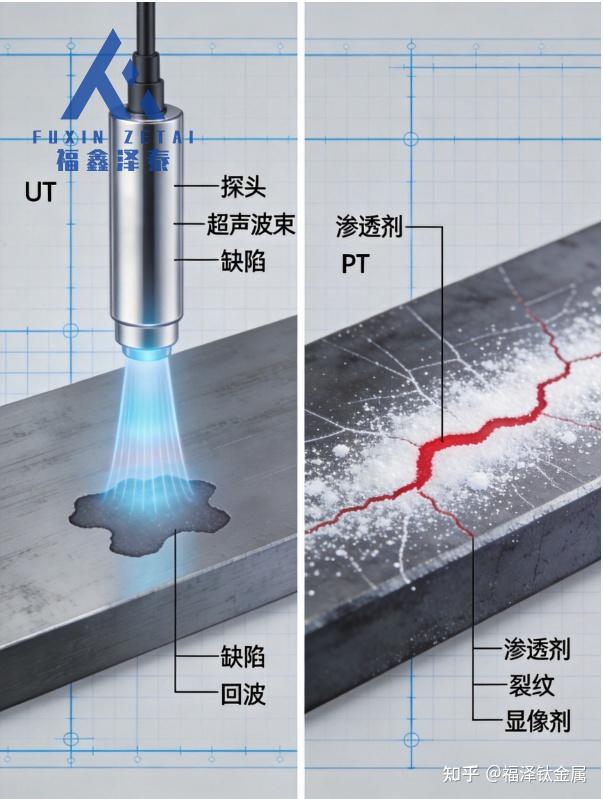

• 专业检测设备：

◦ 超声波探伤（UT）：检测内部冶金缺陷（气孔、夹杂），灵敏度Φ0.5mm当量。

◦ 渗透探伤（PT）：发现表面微裂纹，分辨率0.01mm。

◦ 水压试验台：1.5倍工作压力保压测试（如150MPa保压2小时），零泄漏标准。

• 认证资质完备：ISO9001、AS9100（航空航天）、NADCAP（特殊工艺）多体系认证。

4.3 案例实证：某深海科研机构耐压舱项目

• 需求：3000米水深观测设备保护舱，直径500mm，要求10年免维护、可承受偶发冲击载荷。

• 解决方案：

1. 材料选择：TC4 ELI（超低间隙元素），提升低温韧性，冲击功≥40J（-20℃）。

2. 结构设计：球形舱体+侧向法兰接口，有限元分析安全系数3.0，局部加强筋设计。

3. 制造工艺：整体锻造（Φ650mm钛锭）+五轴数控加工，电子束焊密封法兰。

4. 测试验证：45MPa水压试验（1.5倍安全裕度）保压4小时，零泄漏；振动测试（5-2000Hz，1.5g RMS）通过。

• 交付成果：重量较原不锈钢方案降低42%（从185kg降到107kg），预计寿命达15年，已随某科考船完成南海2500米海试。

五、未来展望：材料创新驱动深海科技

随着深海探测向全海深（11000米，110MPa）迈进，钛合金耐压舱体将面临更高要求：

• 材料升级：Ti-62222（Ti-6Al-2Sn-4Zr-2Mo）、Ti-5553（Ti-5 Al-5Mo-5V-3Cr）等新型高强韧合金开发，目标强度≥1200MPa，断裂韧性≥60MPa√m。

• 工艺革新：3D打印（电子束熔融、激光选区熔化）一体化成型，实现拓扑优化的点阵夹芯结构，进一步减重30%以上。

• 智能集成：内置光纤布拉格光栅（FBG）传感阵列，实时监测舱体应力状态、疲劳损伤累积，实现预测性维护。

从材料性能到结构设计，再到装备应用，钛合金耐压舱体的技术传导链已完整构建。作为拥有从海绵钛生产到钛合金加工完整产业链的源头材料企业，我们不仅提供符合ASTM B381、AMS 4928、GB/T 2965等国际/国家标准的钛合金材料，更能基于客户具体应用场景，提供从概念设计、有限元分析、工艺开发到打压测试的全流程解决方案，助力中国深海装备走向更深的蓝色疆域。

本文基于实测数据与技术资料撰写，适用于工程师、采购决策者及行业研究人员参考。实际应用请结合具体工况进行详细设计验证。
